一、設備名稱：沖擊試樣缺口投影儀
二、型    號：CST-50
三、性能說明：

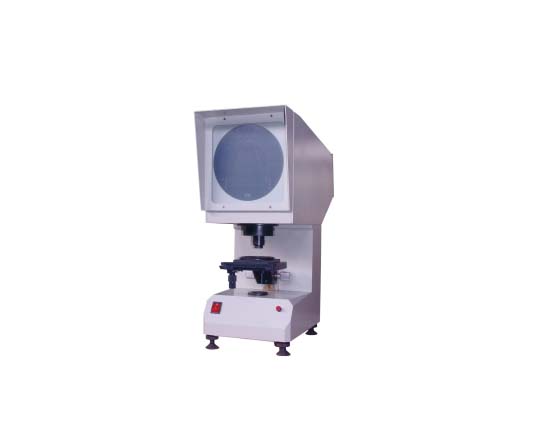

CST-50型沖擊試樣缺口投影儀是我們根據目前國內廣大用戶的實際需求和GB/T229-2007《金屬夏比擺錘沖擊試驗方法》中對沖擊試樣缺口的要求而設計、開發的一種專用于檢查夏比V型和U型沖擊試樣缺口加工質量的專用光學儀器，該儀器是利用光學投影方法將被測的沖擊試樣V或U型缺口輪廓放大投射到投影屏上，與投影屏上沖擊試樣V和U型缺口標準樣板圖比對，以確定被檢測的沖擊試樣缺口加工是否合格，其優點是操作簡便，檢查對比直觀，效率高。
四、主要技術指標：
1、投影屏直徑 ：180mm
2、工作臺尺寸 ：
方工作臺尺寸：110×125mm
方工作臺直徑：90mm
工作臺玻璃直徑：70mm
3、工作臺行程 ：
縱向：±10mm
橫向：±10mm
升降：±12mm
4、工作臺轉動范圍: 0～360°
5、儀器放大倍率：50X
物鏡放大倍率： 2.5X
投影物鏡放大倍率：20x
6、光源（LED）：24V  20W
7、電源：  220V   50Hz
8、外形尺寸：515×224×603mm
9、重量：  20kg
五、設備主要配置：
1.CST-50投影儀主機     一臺
2.底座調整鈕            四個
3.電源線                一根
4.平板玻璃              一塊
